ЦСП (цементно-стружечная плита) достигает высокого качества благодаря строгому контролю соответствия стандартам, таким как ГОСТ 26816-2016 (ЦСП-1 для высшего качества) и европейский стандарт EN 634-2.

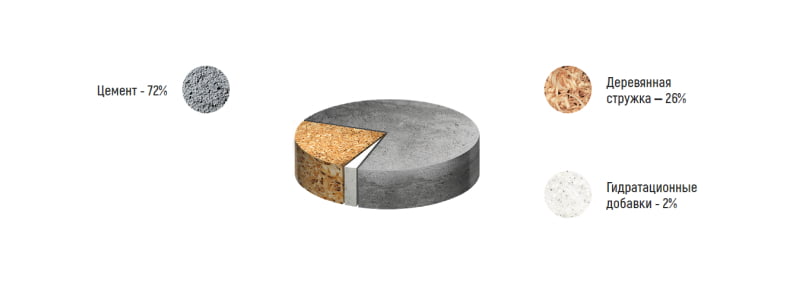

Эти плиты создаются путем прессования специально отформованной смеси, включающей в себя стружку из хвойных пород древесины, цементно вяжущими и гидратационными добавками (ГОСТ 26816-86, ЦСП-1), минеральные вещества и воды.
Такие плиты представляют собой прочный монолитный материал. Из-за минерализации веществ, содержащихся в них, и применяемой технологии производства их процесса не выделяется пыль, газы или пары.
ЭКОЛОГИЧНОСТЬ
Цементно-стружечная плита - это материал, который считается экологически чистым. Он не содержит в себе фенола, формальдегида или других вредных соединений. Основной химический элемент, связывающий его части, является цемент.
Эта плита представляет собой твердый монолитный материал. Благодаря минерализации веществ, которые входят в её состав, и способу её производства, не происходит выделения пыли, газов или паров.
ОГНЕСТОЙКОСТЬ
Плиты не горят, не поддерживают горение и не распространяют пламя. Это важно! В случае пожара в помещениях эти плиты не выделяют дыма, токсичных дымов и паров.
Было проведено испытание на огнестойкость конструкций вентфасадов, где использовалась облицовка из ЦСП толщиной 8 мм (класс К0, согласно ГОСТ 31251-2003), которые выдержали огонь в течение 45 минут.
НАДЕЖНОСТЬ
Цементно-стружечная плита является материалом, который в первую очередь обеспечивает жесткость каркасным конструкциям. В процессе производства создается стружечно-цементный ковер из четырех слоев: внешние слои состоят из мелкой стружки, внутренние - из более крупных фракций стружки. Этот ковер затем подвергается прессованию.
Стоит отметить еще одно свойство этого материала - возможность использовать конструкции со стеновыми обшивками из ЦСП в сейсмоопасных районах и в зданиях с большим количеством этажей.
БИОСТОЙКОСТЬ
ЦСП обладает устойчивостью к воздействию грибков, насекомых-древоточцев и домашних грызунов. Важно отметить, что эта устойчивость достигается не путем добавления специальных антисептиков в состав ЦСП или поверхностной обработки антисептиками. Антисептический эффект возникает в самом материале ЦСП в процессе образования цемента в бетоне, так как при этом процессе образуется гидроксид кальция, который создает сильно щелочную среду, препятствующую развитию плесневых грибков.
ВЛАГОСТОЙКОСТЬ
Плиты не только усиливают деревянную конструкцию, но также служат защитой от воздействия окружающей среды.
Цементно-стружечные плиты ЦСП имеют заметное преимущество в поглощении влаги по сравнению с некоторыми другими материалами для плит.
МОРОЗОСТОЙКОСТЬ
Морозостойкость является одним из значительных преимуществ ЦСП, позволяющих использовать их в различных климатических условиях.
Нормативно предусмотрено, что после 50 циклов замерзания и оттаивания прочность плит на изгиб не должна снизиться более чем на 10%. Однако на практике это значение обычно ниже. Длительный опыт использования конструкций с ЦСП в зданиях Якутии, Ханты-Мансийска и других регионов подтвердил высокие эксплуатационные характеристики этого материала.
Номенклатура ЦСП ТАМАК
| Размеры, мм | Вес 1 листа*, кг | Площадь листа, м2 | Объём листа, м3 | Кол-во листов в 1 м3 | Вес 1 м3, кг | ||
|---|---|---|---|---|---|---|---|
| длина | ширина | толщина | |||||
| 2700 | 1250 | 8 | 36,45 | 3,375 | 0,0270 | 37,04 | 1300-1400 |
| 10 | 45,56 | 0,0338 | 29,63 | ||||
| 12 | 54,68 | 0,0405 | 24,69 | ||||
| 16 | 72,90 | 0,0540 | 18,52 | ||||
| 20 | 91,13 | 0,0675 | 14,81 | ||||
| 24 | 109,35 | 0,0810 | 12,53 | ||||
| 36 | 164,03 | 0,1215 | 8,23 | ||||
| 3200 | 1250 | 8 | 43,20 | 4,000 | 0,0320 | 31,25 | 1300-1400 |
| 10 | 54,00 | 0,0400 | 25,00 | ||||
| 12 | 64,80 | 0,0480 | 20,83 | ||||
| 16 | 86,40 | 0,0640 | 15,63 | ||||
| 20 | 108,00 | 0,0800 | 12,50 | ||||
| 24 | 129,60 | 0,0960 | 10,42 | ||||
| 36 | 194,40 | 0,1440 | 6,94 | ||||
* рассчитано для плотности 1350 кг/м3
Физико-механические свойства ЦСП ТАМАК
| Наименование показателя, ед. измерения | Величина показателя | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. Плотность, кг/м3 | 1100 - 1400 | ||||||||||||||||||||
| 2. Влажность, % | 9 ± 3 | ||||||||||||||||||||
| 3. Разбухание по толщине за 24 ч, %, не более | 1,5 | ||||||||||||||||||||
| 4. Водопоглощение за 24 ч, %, не более | 16 | ||||||||||||||||||||
5. Прочность при изгибе, МПа, не менее
|
|
||||||||||||||||||||
| 6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее | 0,5 | ||||||||||||||||||||
| 7. Модуль упругости при изгибе, МПа, не менее | 4500 | ||||||||||||||||||||
| 8. Ударная вязкость, Дж/м2 | 1800 | ||||||||||||||||||||
| 9. Группа горючести | Г1 | ||||||||||||||||||||
| 10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более | 10 | ||||||||||||||||||||
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит:
|
|
||||||||||||||||||||
12. Предельные отклонения по толщине, мм, не более для плит:
|
|
||||||||||||||||||||
| 13. Предельные отклонения по длине и ширине плит, мм: | ± 3 | ||||||||||||||||||||
| 14. Коэффициент теплопроводности, Вт/(м·К): | 0,26 | ||||||||||||||||||||
| 15. Коэффициент линейного расширения, мм/(п.м.·°C) или град-1·10-6: | 0,0235 или 23,5 | ||||||||||||||||||||
| 16. Коэффициент паропроницаемости, мг/(м·ч·Па): | 0,03 |
Справочные показатели физико-механических свойств ЦСП ТАМАК
| № | Наименование показателя, ед. измерения | Значение для плит ЦСП-1 | ГОСТ |
|---|---|---|---|
| 1 | Модуль упругости при изгибе, МПа, не менее | 4500 | ГОСТ 10635-88 |
| 2 | Твёрдость, МПа | 46-65 | ГОСТ 11843-76 |
| 3 | Ударная вязкость, Дж/м2, не менее | 1800 | ГОСТ 11843-76 |
| 4 | Удельное сопротивление выдёргиванию шурупов из пластин, Н/м | 4-7 | ГОСТ 10637-78 |
| 5 | Удельная теплоёмкость, кДж/(кг·K) | 1,15 | - |
| 6 | Класс биостойкости | 4 | ГОСТ 17612-89 |
| 8 | Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более | 30 | - |
| 9 | Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более | 5 | - |
| 10 | Горючесть | Группа слабогорючих Г1 | ГОСТ 30244-94 |
| 11 | Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более | 10 | ГОСТ 8747-88 |
Таблица нагрузки на ЦСП Тамак «Сосредоточенная нагрузка — однопролётная балка»
| Пролёт, мм | Нагрузка, кН | |||||
|---|---|---|---|---|---|---|
| Толщина 8 мм | Толщина 10 мм | Толщина 12 мм | Толщина 16 мм | Толщина 20 мм | Толщина 24 мм | |
| 200 | 0,279 | 0,416 | 0,572 | 0,956 | 1,489 | 1,997 |
| 250 | 0,223 | 0,333 | 0,457 | 0,765 | 1,191 | 1,597 |
| 300 | 0,186 | 0,278 | 0,381 | 0,637 | 0,993 | 1,331 |
| 350 | 0,159 | 0,238 | 0,327 | 0,546 | 0,851 | 1,141 |
| 400 | 0,139 | 0,208 | 0,286 | 0,478 | 0,744 | 0,998 |
| 450 | 0,124 | 0,185 | 0,254 | 0,425 | 0,662 | 0,887 |
| 500 | 0,111 | 0,167 | 0,229 | 0,382 | 0,596 | 0,799 |
| 550 | 0,101 | 0,151 | 0,208 | 0,348 | 0,541 | 0,726 |
| 600 | 0,093 | 0,139 | 0,191 | 0,319 | 0,496 | 0,666 |
Теплотехнические свойства
ЦСП, благодаря органическому соединению древесины и цемента, представляют собой однородный монолитный материал без воздушных вкраплений, что обеспечивает высокую теплопроводность. Поэтому наибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопротивления материала. Теплотехнические свойства ЦСП оцениваются с помощью коэффициента теплопроводности, который является важнейшим теплотехническим показателем строительных материалов.
Зависимость коэффициента теплопроводности от толщины плиты
| Толщина плит, мм | Теплопроводность, Вт/м·°C | Температурное сопротивление, м2·°C/Вт |
|---|---|---|
| 8 | 0,26 | 0,031 |
| 10 | 0,035 | |
| 12 | 0,046 | |
| 16 | 0,062 | |
| 20 | 0,077 | |
| 24 | 0,092 | |
| 36 | 0,138 |
Звукоизоляция
Индекс изоляции воздушного шума
| ЦСП ТАМАК 10 мм | RW=30 дБ |
| ЦСП ТАМАК 12 мм | RW=31 дБ |
Индекс изоляции ударного шума
Цементно-стружечные плиты толщиной 20 и 24 мм, уложенные непосредственно на железобетонное несущее перекрытие измерительной камеры НИИСФ РААСН, обеспечивают улучшение изоляции ударного шума на 16-17 дБ соответственно.
При укладывании цементно-стружечных плит толщиной 20 и 24 мм не непосредственно на железобетонную плиту перекрытия, а на промежуточный слой упруго мягкого материала происходит дополнительно улучшение изоляции ударного шума, составляющее 9-10 дБ.
Удельное сопротивление выдёргиванию шурупов
| № | Наименование шурупа, DxL, мм | Диаметр отверстия под шуруп, мм | Среднее удельное сопротивление из 5 испытаний, Н/мм | Разброс удельного сопротивления, Н/мм |
|---|---|---|---|---|
| 1 | 5,5 х 30 | 3,0 | 122 | 118 ÷ 137 |
| 2 | 5,0 х 30 | 3,0 | 85 | 68 ÷ 103 |
| 3 | 4,5 х 30 | 3,0 | 93 | 80 ÷ 108 |
| 4 | 4,0 х 30 (L резьбы 20 мм) |
2,5 | 110 | 88 ÷ 147 |
| 5 | 4,0 х 30 (L резьбы полная) |
2,5 | 114 | 103 ÷ 124 |
| 6 | 3,5 х 30 | 2,5 | 104 | 87 ÷ 116 |
| ср. 105 |
